高频变压器设计要点

2018-05-25来源:尊宝娱乐关键词:变压热度:838
在当下中国的电子变压器行业中,高频变压器一直是备受人们关注的一个热点,尤其是一些工程师对高品变压器的设计要点都是有着浓厚的兴趣。

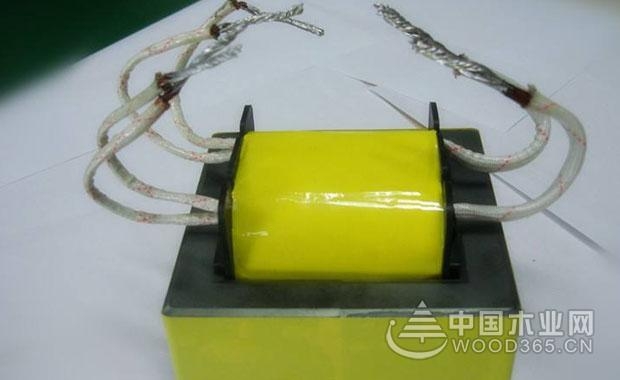

在当下中国的电子变压器行业中,高频变压器一直是备受人们关注的一个热点,尤其是一些工程师对高品变压器的设计要点都是有着浓厚的兴趣。毕竟作为一个行业的热点,往往就代表着一个行业发展的风向标,所以在未来高频变压器的发展肯定会成为一大趋势,要想紧紧跟上时代发展的步伐,就赶快来看看高频变压器设计的一些要点! 高频变压器设计要点 高频变压器磁芯选择要点 以一般的设计流程来说,高频变压器设计的第一步都是从磁芯开始的,所以有关于磁芯材料的选择是非常重要的,一般来说以开关电源控制的变压器的磁性基本上都会选择一些软磁的材料,因为这个类型的材料往往具有比较高的电阻率,磁导的效率也就会更高。其次在高频变压器设计的时候也可能会选择铁氧体的材料,其实铁氧体材料本身就是一些复合的氧化物烧结而成的,所以这些材料本身的电阻率是比较高的,在高频下使用最为合适不过了。 高频变压器结构组装要点 在设计高频变压器的时候,其结构组装要点是必须要考虑的一个重要因素,一般来说目前比较常见的高频变压器组装主要有立式以及卧式这两种结构,根据不同的磁芯的选择会采用不同的组装结构。通常如果选用的是平面磁芯,薄膜磁芯或者是片式磁芯的时候都会选择卧式的组装方式,这样可以有效的减少表面面积同时有利于热量的疏散。而选择了其他磁芯就可以选择立式结构。所以在设计的时候磁芯的选择和组织结构的确定是息息相关的。 高频变压器设计的注意点 在设计高频变压器的过程中有一些要点是一定要注意的,比如在设置最大输出功率的时候,一定要注意观察磁芯中的磁感应强度,这个时候感应强度应该属于不饱和状态,否则很有可能在一些信号比较大的时候就会出现失真的情况。其次在设计的过程中一定要注意考虑输出绕组的匝数情况,层数比较多的时候就要注意分布电容的影响情况了,否则很有可能会导致高频信号受到干扰。
