按钮开关分类和结构

2018-02-01来源:互联网整编关键词:开关热度:2989
按钮开关是我们大家都再熟悉不过的东西了,现在那些拉绳开关已经慢慢的淡出了我们的世界,按钮开关不仅方便,而且还安全,那么大家知道这个按钮开关的分类有哪些…

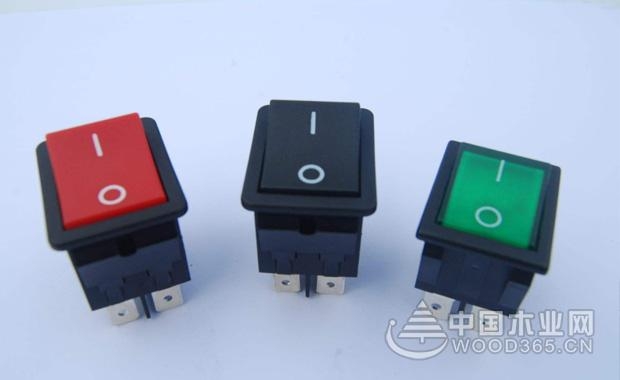

   按钮开关是我们大家都再熟悉不过的东西了,现在那些拉绳开关已经慢慢的淡出了我们的世界,按钮开关不仅方便,而且还安全,那么大家知道这个按钮开关的分类有哪些吗?其实看似相同,他可是不同呢他是有非常多的分类的,今天就基本的几个给大家做一个简单系统的介绍,希望能够,并给大家带来一定的帮助和参考! 按钮开关分类和结构 关于按键开关的分类,主要有: 一、开启式:适用于嵌装固定在开关板、 控制柜或控制台的面板上。代号为K。 二、保护式:带保护外壳,可以防止内部的按钮零件受机械损伤或人触及带电部分,代号为H。 三、防水式:带密封的外壳,可防止雨水侵入。代号为S。 四、防腐式:能防止化工腐蚀性气体的侵入。代号为F。 五、防爆式:能用于含有爆炸性气体与尘埃的地方而不引起传爆,如煤矿等场所。代号为B。 六、旋钮式:用手把旋转操作触点,有通断两个位置,一般为面板安装式。代号为X。 七、钥匙式:用钥匙插入旋转进行操作,可防止误操作或供专人操作。代号为Y。 八、紧急式:有红色大蘑菇钮头突出于外,作紧急时切断电源用。代号为J或M。 九、自持按钮:按钮内装有自持用电磁机构,主要用于发电厂、变电站或试验设备中,操作人员互通信号及发出指令等,一般为面板操作。代号为Z。 十、带灯按钮:按钮内装有信号灯,除用于发布操作命令外,兼作信号指示,多用于控制柜、控制台的面板上。代号为D。 十一、组合式:多个按钮组合。信息来源:按键开关。 按钮开关结构 按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。 按钮不受外力作用(即静态)时触头的分合状态,分为启动按钮(即常开按钮)、停止按钮(即常闭按钮)和复合按钮(即常开、常闭触头组合为一体的按钮)。 对启动按钮而言,按下按钮帽时触头闭合,松开后触头自动断开复位;停止按钮则相反,按下按扭帽时触头分开,松开后触头自动闭合复位。复合按钮是按下按钮帽时,桥式动触头向下运动,使常闭触头先断开后,常开触头才闭合;当松开按钮帽时,则常开常开触头先分断复位后,常开触头再闭合复位。 按钮开关原理—工作原理 按键开关的工作原理比较好理解,原理如下图所示。直白的说来就是这样的:里面有一个电磁铁的吸附装置,当你把按键按下去之后,里边的电磁铁就代电产生磁性,然后通过这个吸附装置把电路接通或者断开。从而实现了线路的远程控制等功能。 按键不受外力作用(即静态)时触头的分合状态,分为启动按键(即常开按键)、停止按键(即常闭按键)和复合按键(即常开、常闭触头组合为一体的按键)。 对启动按键而言,按下按键帽时触头闭合,松开后触头自动断开复位;停止按键则相反,按下按键帽触头分开,松开后触头自动闭合复位。复合按键是按下按键帽时,桥式动触头向下运动,使常闭触头先断开后,常开触头才闭合;当松开按键帽时,则常开常开触头先分断复位后,常开触头再闭合复位。
