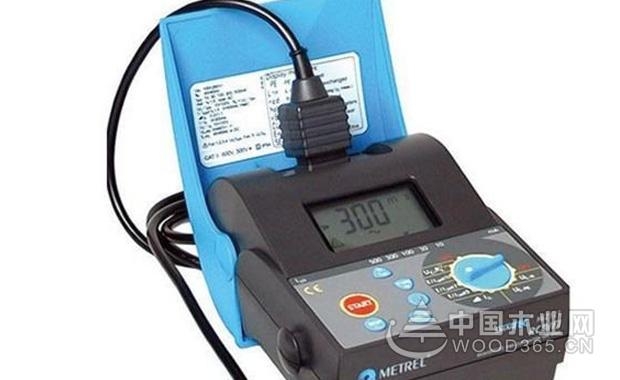

漏电开关测试仪,是一种采用集成电路制成电路测试仪器,其主要用于测量漏电保护器动作电流、分断时间、交流电压等。其不仅体积小、功能多,而且准确度高、便于携…
漏电开关测试仪,是一种采用集成电路制成电路测试仪器,其主要用于测量漏电保护器动作电流、分断时间、交流电压等。其不仅体积小、功能多,而且准确度高、便于携带,可测试各种类型的漏电保护器。一般先进的测试仪,其测试结果,都可以直接以数字形式显示在仪表上,是工业厂房不可缺少的仪器,也是电工常备的仪器之一,那么其应该怎么使用呢,下面就详细的给大家介绍一下漏电开关测试仪主要功能的详细使用方法。方法介绍: 漏电开关测试仪使用方法
测设备漏电流 1、按下漏电开关测试仪“mA”(mA为电流符号)档直键开关;然后打开漏电开关测试仪电源开关。 2、首先将用电设备外壳接地,然后将用电设备电源线接入漏电开关测试仪面板中标有“检测”的红色插座中,同时将漏电开关测试仪面板中标有红色标号的插座与供电电路接通,此时设备显示屏上就会显示漏流电值。 ③检测完必,拆掉线路,关闭电源开关。 测交流电压 1、按下漏电开关测试仪“V”(V符号代表的就是电压)档直键开关,然后在打开漏电开关测试仪电源开关。 2、将漏电开关测试仪检测端插座接至需要测量的电路中,此时显示屏显示德尔数字,就是该线路中的交流电压值。 3、检测完必之后,将检测线及时脱离被测电路,然后关闭电源开关。 测漏电保护器动作电流 1、按下“mA”(mA是电流的代表符号)档开关,调节该档旋钮,按逆时针方向旋转到底,然后打开漏电开关测试仪电源开关。 2、将漏电开关测试仪上的端口与被测电路连接。 3、然后闭合电路,此时显示屏上就可以显示出电流值。 4、接着顺时针方向缓慢的转动(mA)调节旋钮,直到指针再次滚动,此时显示屏上显示的即为动作电流值。 5、测试完毕,将被测电路与漏电开关测试仪断开,关闭电源。 漏电开关测试仪使用方法 1、测试前的准备 测试仪接电源前,仪器的“电源开关”应在断开位置,电源应接在漏电保护器电源侧(AC220V),相、零线不能接错,测试线穿过零序互感器后接在测试仪电源的同相相线上。测试仪的功能开关放在“予置”位置,检查接线正确后,将测试仪面板上的“电流调节”电位器逆时针旋转调到零位,压下“电源开关”,此时,毫安表、毫秒表指示应为零,如不为零,按一下“复位”按钮即可。 2、漏电保护器本身漏电动作电流或漏电不动作电流测量(负载侧引线应拆开) 机上功能开关放在“予置”位,将漏电保护器投入后,此时按一下测试按钮,顺时针缓慢调节测试仪面板上的“电流调节”电位器,则测试仪的毫安表应有毫安数值显示,电流逐步增大,直至漏电保护器动作,此时毫安表显示的读数,即为漏电动作电流。 漏电不动作电流测量,调节电流方法同上,当电流值达到规定值时,按一下“复位”按钮,电流回零,再按一下“测试”按钮,漏电保护器不动作,即为合格。 3、漏电动作时间测量(负载侧引线应拆开) 设定测量动作时间的漏电电流值前,测试线应从漏电开关负载测试到同相主触头电源侧,功能开关设在“予置”位置,按一下“测试”按钮后,顺时针旋转“电流调节”电位器调节电流,达到规定值并保持后,断开测试仪电源开关,并将测试线改接到漏电开关与检测仪电源相线同相的主触头负载侧(不能接错),将功能开关拨向“测试”位,合上漏电保护器开关,压下测试仪“电源开关”(如表指示不为零,按一下“复位”按钮即可)此时按一下“测试”按钮,漏电保护器应动作跳闸,毫秒表显示值就是该漏电电流值下的动作时间。如按一下“复位”按钮清零后,重新合上漏电开关可重复上述时间测量。 4、带负载测量出的漏电动作电流值,已不是漏电保护器本机特性,因负载中一般有漏电电流。对于三相漏电保护器带负载测量的漏电动作电流大小,反映了负载中的三相漏电不平衡程度。测量方法是同时将测试仪电源和测试线接至每相电源侧,用前述三款2条方法测量即可。千万注意,不能用三款3条接线方法,否则会烧坏测试仪。 漏电开关测试仪价格 产品1、华谊(HYELEC)MS5910 漏电开关/环路电阻测试仪 USB传输、背光 漏电开关测试仪价格:¥600 产品2、优利德(UNI-T) UT586 漏电保护开关测试仪 RCD测量、交流电压测试 漏电开关测试仪价格:¥2039 产品3、优利德(UNI-T) UT585 漏电保护开关测试仪 自动关机、数据保持 漏电开关测试仪价格:¥1668 产品4、希玛 AR5406 漏电开关保险测试仪 检测仪 漏电流测试 漏电开关测试仪价格:¥735 产品5、CEM华盛昌DT-9054 数字式漏电开关RCD(ELCB)测试仪 漏电开关测试仪价格:¥1498 产品6、滨江SZBJ 插座测试仪 插座安全测试器 漏电开关测试 验电器 BM6860系列 漏电开关测试仪价格:¥30 上面介绍了漏电开关测试仪的详细使用方法,不知大家有没有发现,每一个使用步骤的最后都有整理线路,关掉测试器的电源,这是为什么呢?这是为了让大家养成一个归档一起的好习惯,包括在学校做实验一样,老师都会强调我们在最后将所有一起归档,不仅为了整洁,也避免仪器的混乱和丢失。好了,关于漏电开关测试仪的使用方法介绍,就到这里,希望可以增长你的知识。
